200-300吨多金属重力选矿设备方案二

分割线

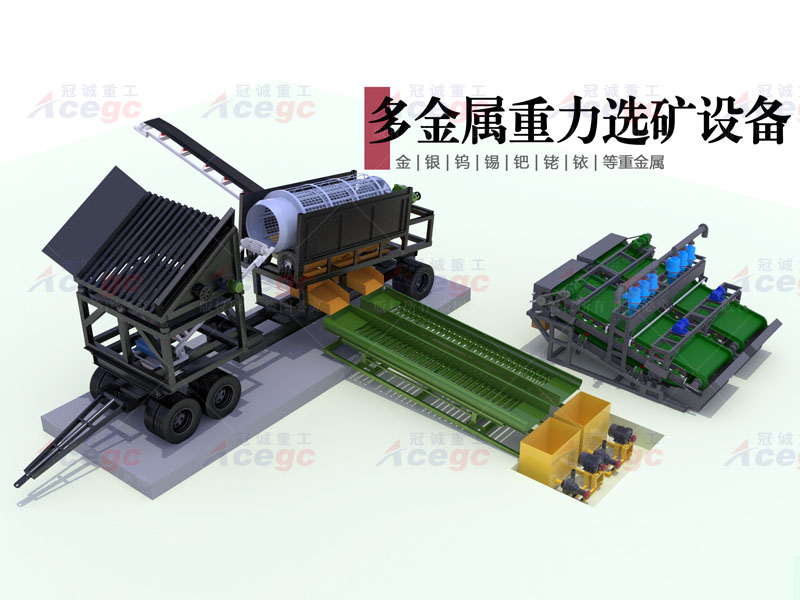

200-300吨多金属重力选矿设备方案二


多金属重力选矿设备

多金属重力选矿设备

多金属重力选矿设备

多金属重力选矿设备

多金属重力选矿设备

多金属重力选矿设备

200-300吨沙金|沙锡|银|钨|钯|铑|铱|等重金属提取选矿设备技术参数&报价清单

名称
Name

规格
Specification

数量
Quantity

功率
Power

备注
Remark

移动式筛分车

底盘

采用25#、30#工字钢梁制作

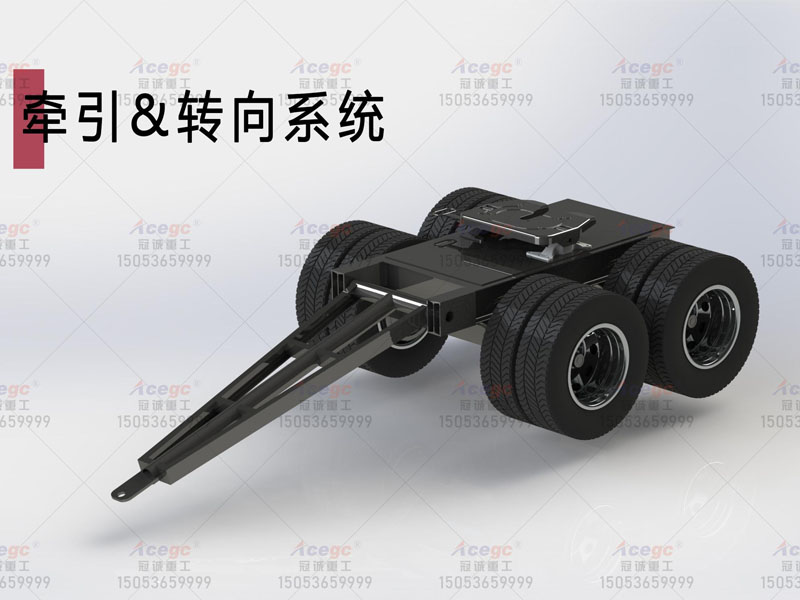

含牵引&转向系统
4轴共16条9.00-2#轮胎

1套

-

全新

振动料仓

规格2100X3000;
采用偏心轴振动,电机功率:7.5KW*1台;
上层振动料仓采用Ø28mm油田耐磨提油杆,纵向间隔8CM布置,可以首先筛分出不合格的废料,提高筛分效率,增加滚筒筛使用寿命

1套

7.5


上料杆

B800X4m
驱动:4KW电动滚筒*1台

1套

4

电动滚筒包胶

滚筒筛

无轴绞洗式滚筒筛
净筛网长度 3 米,内径 1.3 米,外径 1.6 米
绞洗筒径 1.3 米,内含多条螺旋铰刀
内层筛 5X10CM 编孔,材质:Ø22mm 油田耐磨提油杆
外层筛采用耐磨锰钢筛网,孔径可调
轮胎托轮:采用8.25-15#实心工程轮胎*2条(轮胎直径760mm)
动力:400#减速机+11KW 电机

1套

11


废料杆

B600X7m
功率:5.5KW

1套

5.5

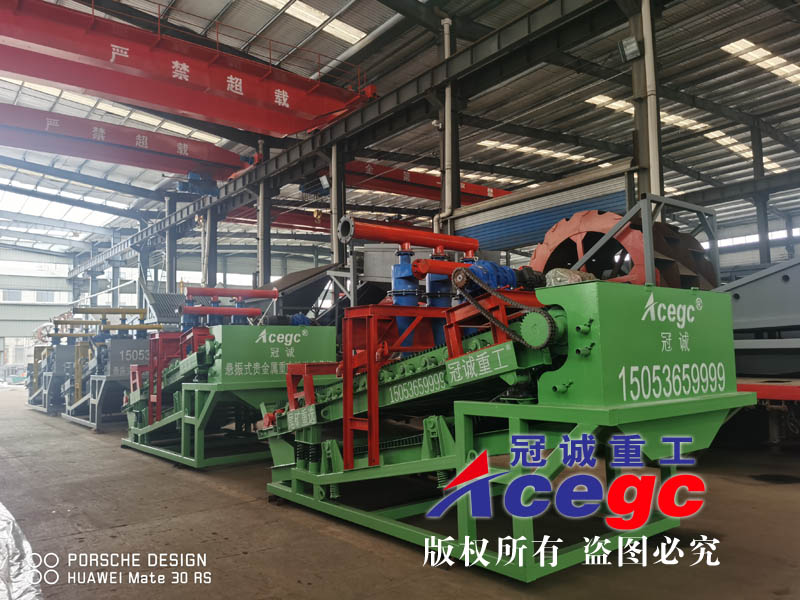

悬振式贵金属重力洗选富集机

规格:B1600X5000
机架:100X100方管
床面主架:20#槽钢
皮带宽度:1600mm
电机:双级摆线针4KW*1台
传动方式:链轮传动
激振器:0.37KW*1台
首级重砂分离器*3台

2台

8.74


富集机排料溜槽


1套

-

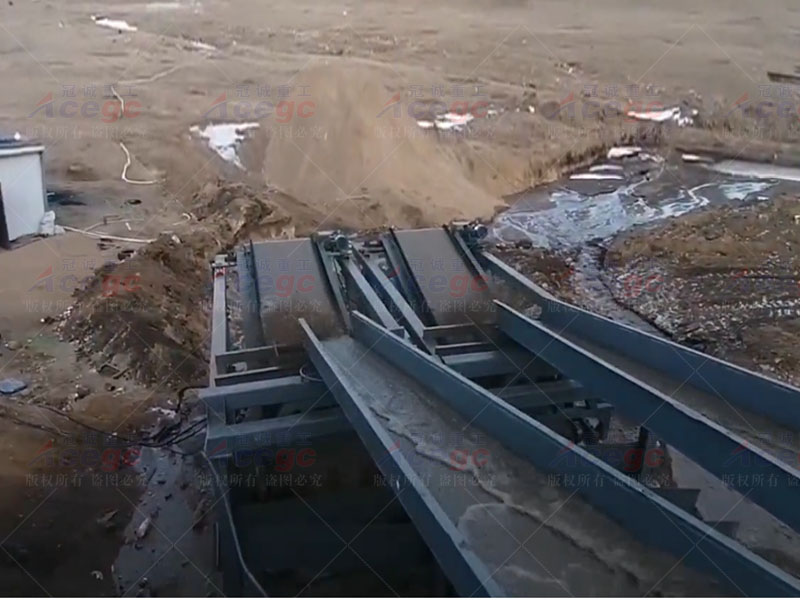

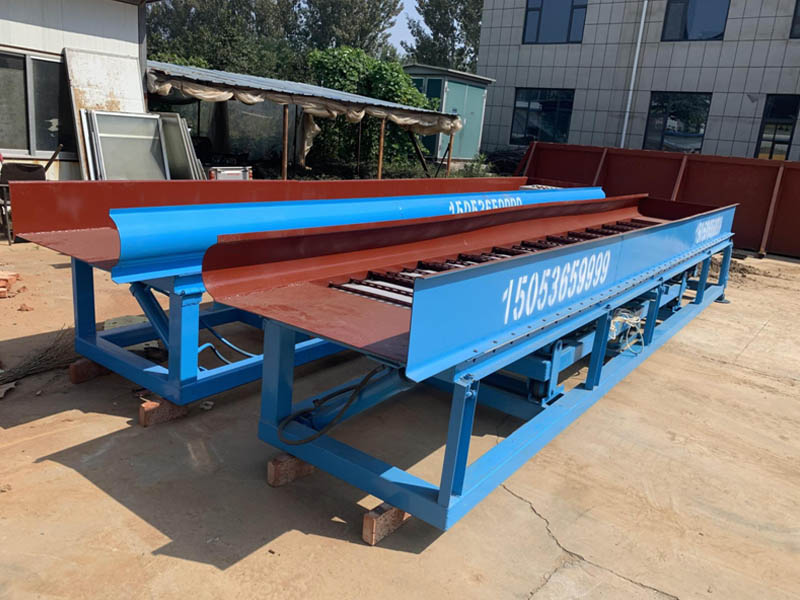

液压鼓动溜槽

型号:1000*6000
液压站3KW*1台
液压支腿:2条
液压翻盖油缸:2条
电机功率:4KW*1台

2套

8


离心水泵


1台

15

含消防水带20米

沙泵&泵箱

4寸沙泵+11KW电机+料箱

2套

22

含至洗选富集机供料橡胶钢丝管道

配电控制柜

降压启动,开关品牌:德力西或正泰

1套

-

含控制柜至设备电机线,不含电缆线

总功率

81.74KW

出厂价格

税前¥:(不含发电机组与运费,税率13%)

注:本套设备到达现场组装完成,接好水电即可使用。
