100-150方河道宝石重选矿设备

分割线

100-150方河道宝石重选矿设备

宝石重选矿设备

100-150方河道宝石重选矿设备流程概述Description of the process:
流程:原料通过挖斗进入滚筒筛内进行筛选分级为:0-5mm、5-20mm、>20mm三种规格。
>20mm的物料通过废料杆直接排出至废料区域;
0-5mm的物料排入泵箱内,经沙泵打入离心机内进行选别;
5-20mm的物料排入2台跳汰机内进行选别。


宝石重选矿设备

100-150方河道宝石重选矿设备下挖深度Dig Deep:12m,原矿处理量Processing capacity:每小时100-150立方

100-150方河道宝石重选矿设备设备技术参数Technical parameter

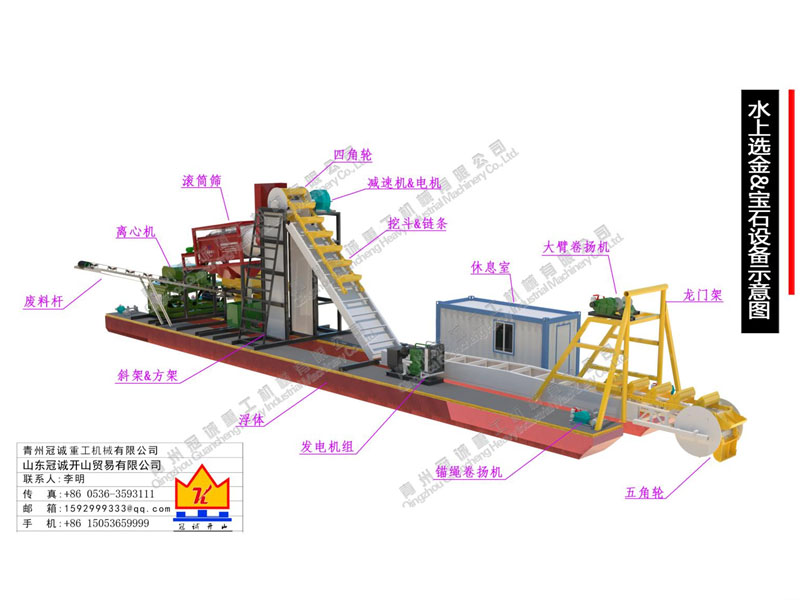

【100-150方河道宝石重选矿设备水上设备参数】


名称

规格

功率

数量

备注

方架浮体

总长度约33米,单宽2.4米,高1.02米;面板4mm花纹板,底板、侧板6mm

-

1条



斜架浮体

总长度约33米,单宽1.8米,高1.02米;面板4mm花纹板,底板、侧板6mm



1条



龙门架



-

1套



挖斗

挖斗

挖斗型号70型

55

1套

链条:约138条,约40KG/条,单厚3CM,总厚度9CM
挖斗:约69个,约95KG/个

链条

材质:铸钢(锰13

大臂

两节臂

水下五角轮



水上四角轮



方架&斜架

主材料:200*200H钢

动力系统

减速机型号:1000#(铁壳焊接)
电 机 型号:55KW

滚筒筛

滚筒筛

无轴筛
内径1.3米,外径1.6米
净筛网长度3米

15

1套



料斗

料斗采用8mm板

支架

支架采用15#方管

废料杆

B600*12m

7.5

1套



大臂卷扬机

500#减速机
15KW电机

15

1台



主锚

350#减速机
5.5KW电机

5.5

1台



副锚

250#减速机
3KW电机

3KW*4

4台



水泵



7.5*2

2台



跳汰机



7.5

1台



离心机

1200#卧式全自动排矿

21.5

1套

PLC电脑控制

离心泵



5.5

1台



沙泵&泵箱

离心机供料用,4寸

11

1套



休息室

简易板房



2间

含2台挂式空调

发电机组

250KW康明斯



1台



配电柜

降压启动



1套

开关品牌:正泰
含线缆

总功率

        装机功率:约170KW
正常工作用电功率:约140KW

注:四角轮动力电机为山东华力,其余为山东荣城电机;减速机产地:淄博博山。
